Правильна температура для плат ПЗЗ розумних лічильників
Якщо ви коли-небудь працювали з платами ПЗЗ розумних лічильників, ви знаєте, скільки труднощів це приносить. Необхідно, щоб з’єднання деталей були міцними, але водночас не можна надмірно нагрівати плату – інакше пошкодяться делікатні компоненти, які знаходяться на її поверхні.
Саме тут на допомогу приходять лампи короткохвильового інфрачервоного випромінювання. Замість того, щоб нагрівати повітря, ці лампи передають енергію безпосередньо через сам матеріал плати. Це ефективно та дозволяє уникнути пошкодження компонентів на поверхні плати.
Балансування параметрів
Проблема полягає у правильному виборі потужності та напруги ламп. Лампи високої потужності можуть нагріти плату за кілька секунд. Але потрібно правильно налаштувати швидкість руху плати по конвеєру. Якщо надавати занадто багато енергії занадто швидко, плата може деформуватися. Якщо ж енергії замало, з’єднання деталей залишаться холодними, що призведе до їх пошкодження. Потрібно знайти оптимальні параметри, щоб температура була однаковою по всій поверхні плати.
Лампи, стійкі до навантажень

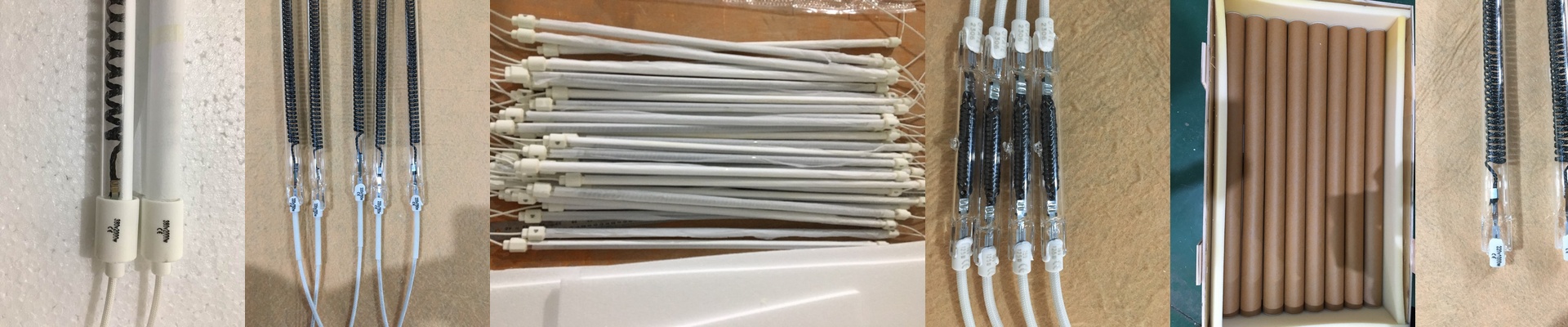

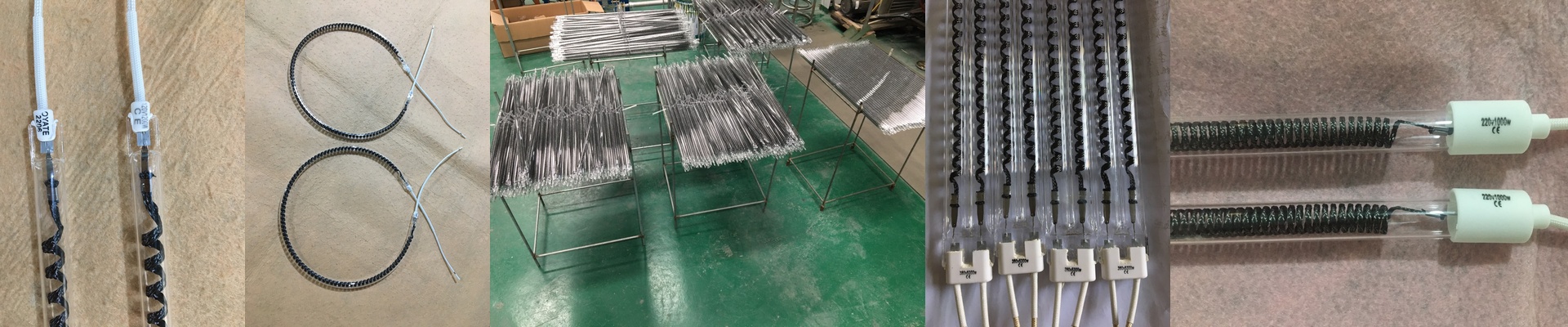

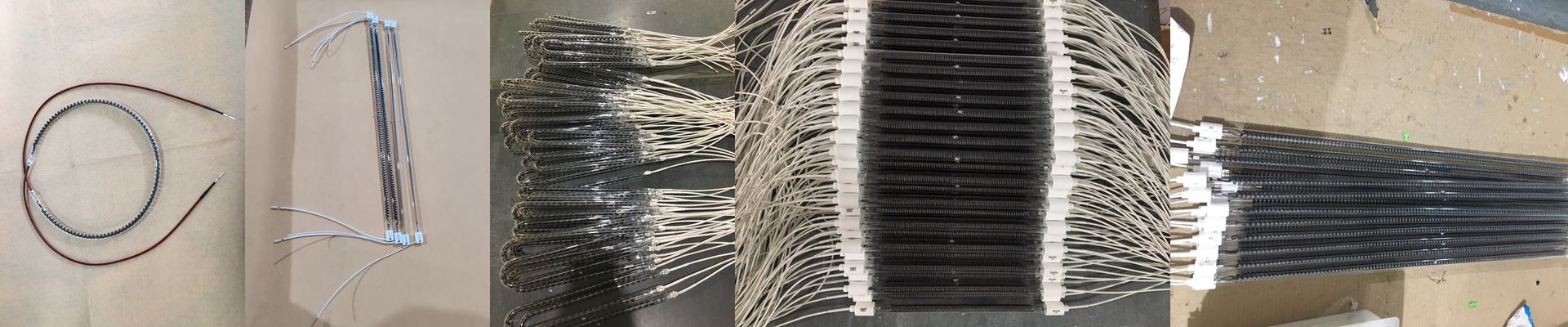

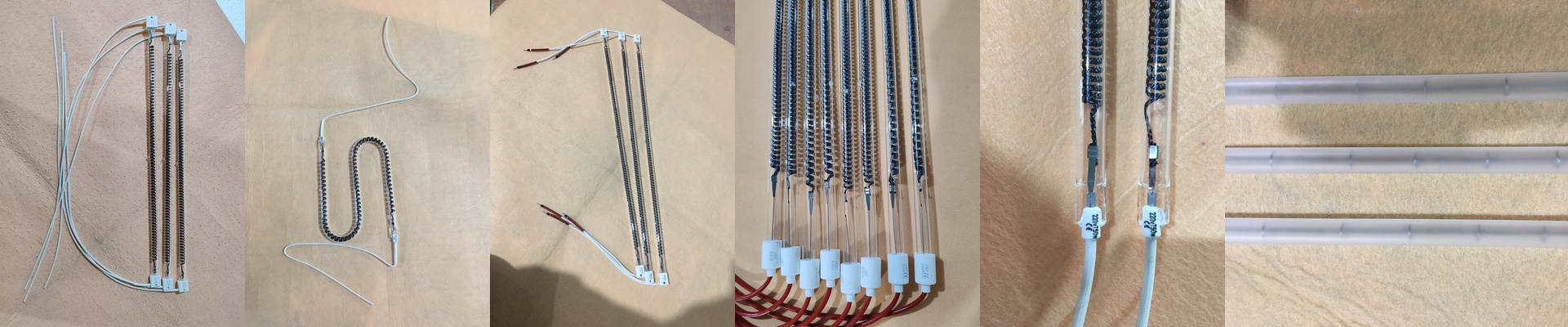

Це не звичайні лампочки. Ми використовуємо кварцове скло високої чистоти – адже постійне нагрівання та охолодження могло б розбити будь-який менш міцний матеріал. Усередині лампи знаходиться вольфрамова нитка, яка знаходиться в атмосфері галогену. Це запобігає темнінню та затуманенню скла з часом, що могло б зменшити ефективність нагріву.
А оскільки лампи з часом все одно зламуються, ми використовуємо стандартні з’єднувачі типу R7 чи SK15. Коли лампа виходить з ладу, її просто замінюють на нову. Не потрібно нічого складного. Крім того, корпуси ламп розроблені так, щоб вони могли витримувати високий струм, не розплавлюючись.
Практичне застосування
Більшість людей замінюють традиційні печі на ці лампи інфрачервоного випромінювання. Оскільки плата нагрівається безпосередньо, не потрібно довго чекати, поки піч нагріється. Все працює ефективно.
Але потрібно звернути увагу на „екстремальні зони“ – температура на краях лампи може бути вищою, що призведе до пошкодження деталей на краях плати. Потрібно правильно налаштувати захист та відстань між деталями, щоб температура була однаковою по всій поверхні плати.
Як тільки ви налаштуєте всі параметри, ви помітите, що простір, необхідний для обробки плат, значно зменшується. А продуктивність? Вона значно підвищується.
